吊運鋼坯、板坯用起重電磁鐵,是為了搬運大型鋼錠、連鑄板坯、厚鋼板等而設計的。在鋼鐵廠的鋼錠整理、吊運等作業中能發揮巨大的作用。
吊運6米以上的板坯時,為了避免偏心而產生傾斜、請使用2臺電磁鐵聯用。同時由于板坯等不易彎曲變形,所以一般也多采用2臺聯用的使用方式。
特點:
1.根據整塊鋼坯導磁率大的特點而設計的最佳磁路,消耗功率小,自重輕,起吊能力大,安全可靠。
2.線圈采用耐熱性能好的玻璃絲包鋁線。絕緣處理采用真空干燥,真空灌膠,提高了線圈的電氣性能和機械性能,絕緣材料的耐熱等級可達C級。所以在高溫和工作條件惡劣的環境中也可經久耐用。
主要技術參數(常溫用,額定電壓DC-220V,通電持續率TD-50%)
型號 | 常溫用(100℃) | |||||||||
MW03-70L | MW03-90L | MW03-110L | MW03-120L | MW03-140L | MW03-160L | MW03-180L | ||||

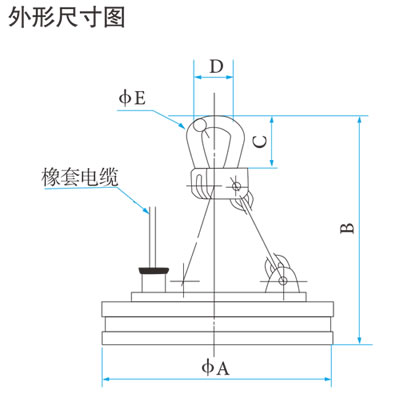

外形尺寸 | A | mm | 700 | 900 | 1100 | 1200 | 1400 | 1600 | 1800 | |
B | 950 | 920 | 1080 | 1290 | 1100 | 1663 | 1910 | |||
C | 180 | 160 | 250 | 250 | 280 | 500 | 500 | |||
D | 110 | 125 | 170 | 170 | 200 | 220 | 230 | |||
E | 32 | 50 | 65 | 85 | 90 | 90 | 115 | |||
重量 | kg | 54 | 842 | 1590 | 1984 | 2726 | 3774 | 5000 | ||
電流(冷態) | A | 15 | 21 | 23 | 29 | 37 | 55 | 80 | ||
消耗功率(冷態) | KW | 3.3 | 4.6 | 5.0 | 6.4 | 8.2 | 12.0 | 17.5 | ||
一臺吊運能力 | t | 6 | 10 | 15 | 18 | 25 | 32 | 40 | ||
型號 | 常溫用(650℃) | |||||||||
MW03-70L/G | MW03-90L/G | MW03-110L/G | MW03-120L/G | MW03-140L/G | MW03-160L/G | MW03-180L/G | ||||
外形尺寸 | A | mm | 700 | 900 | 1100 | 1200 | 1400 | 1600 | 1800 | |
B | 990 | 1000 | 1140 | 1360 | 1175 | 1720 | 2000 | |||
C | 180 | 160 | 200 | 250 | 280 | 500 | 500 | |||
D | 110 | 125 | 150 | 170 | 200 | 220 | 230 | |||
E | 32 | 50 | 65 | 85 | 90 | 90 | 115 | |||
重量 | kg | 640 | 987 | 1600 | 2100 | 3410 | 4400 | 5800 | ||
電流(冷態) | A | 12.3 | 15.3 | 19.8 | 30 | 32.8 | 39 | 53 | ||
消耗功率(冷態) | KW | 2.7 | 3.37 | 4.4 | 6.5 | 7.9 | 8.6 | 11.7 | ||
一臺吊運能力 | t | 6 | 10 | 15 | 18 | 25 | 32 | 40 |
注:按聯用臺數的消耗功率(電流)之和,選擇整流控制設備及其輔助設備。
