特點：
能在狹小的吸附面積內，產生較大的透磁深度，可在一定間隙的情況下起吊鋼材，是一種高吸力型起重電磁鐵。MW42系列主要用于吊運650℃以下的高溫方坯、重軌，而MW15系列主要用于吊運線材（打捆的螺絲鋼）。
主要技術參數（額定電壓DC-220V）
| 型號 | 常溫型 | 高溫型 | ||||||||
| MW42-10580L | MW42-11090L | MW42-12090L | MW42-11090L/2 | MW42-120100L/2 | MW42-120100L/2 | MW42-140120L/2 | MW42-180120L/2 | |||
| 外形尺寸 | A | mm | 1050 | 1100 | 1200 | 1100 | 1232 | 1232 | 1432 | 1790 |
| B | 800 | 900 | 900 | 900 | 1000 | 1000 | 1200 | 1250 | ||
| C | 600 | 625 | 725 | 643 | 680 | 680 | 795 | 740 | ||
| 通電持續率 | % | 60% | ||||||||
| 自重 | kg | 1710 | 2080 | 2370 | 2280 | 2800 | 2800 | 3720 | 4300 | |
| 電流（冷態） | A | 26.7 | 31.9 | 37.9 | 26.1 | 46 | 46 | 52 | 58 | |
| 消耗功率（冷態） | kw | 5.76 | 7 | 8.34 | 5.74 | 10.12 | 10.12 | 11.4 | 12.9 | |
| 起吊能力舉例 | 2臺聯用 115 × 115 × 12500 8根1層 高低差允許 25(mm) |
- | 2臺聯用 115 × 115 × 12500 9根1層 高低差允許 |
2臺聯用 吸吊小方坯 |
4臺聯用 75kg重軌×25000 10-12根 10-12pcs 高低差允許 25(mm) |
2臺聯用 150 × 150 × 10000 5根 5pcs 高低差允許 25(mm) |
150×150×12000 8根 高低差允許 25(mm) |
150×150×10000 10根 高低差允許 25(mm) |
||
注：按聯用臺數的消耗功率（電流）之和，選擇整流控制設備及其輔助設備。

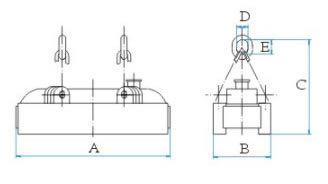

外形尺寸圖(MW15系列)
主要技術參數（高溫用，額定電壓DC-220V，通電持續率TD-60%）
| 型號 | MW15-10060L/1 | MW15-11090L/2 | MW15-13080L/2 | MW15-18060L/2 | MW15-21080L/2 | ||
| 外形尺寸 | A | mm | 1032 | 1000 | 1320 | 1832 | 2150 |
| B | 605 | 850 | 800 | 605 | 1000 | ||
| C | 1600 | 1200 | 1350 | 1750 | 1450 | ||
| D | 90 | 120 | 200 | 175 | 150 | ||
| E | 160 | 220 | 300 | 250 | 250 | ||
| 自重 | kg | 1300 | 1800 | 2000 | 2200 | 4100 | |
| 電流（冷態） | A | 20.6 | 28 | 32 | 44 | 49 | |
| 消耗功率（冷態） | kw | 4.5 | 6.2 | 7 | 9.68 | 10.8 | |
| 起吊能力舉例 | 4臺聯運 Φ300-Φ250 × 10000-12000 螺紋鋼3捆 |
150×150× 30000mm 6根 |
150×150× 30000mm 8根 |
4臺聯運 Φ300 × 10000-12000 Φ300的螺紋鋼每捆重2T6捆 |
180×180× 30000mm 11根 |
||
